Simrad ES38B

Simrad ES38B er en 38 kHz høyeffekts "split beam" svinger basert på 88 piezo-keramiske elementer distribuert over fire kvadranter.

• Fiskeleting
• Fiskeri forskning

Merk at disse spesifikasjonene kan endres uten forutgående varsel. For komplette spesifikasjoner, se svingerens dataark.

• Frekvens: 38 kHz
• Sirkulær strålebredde: 7° ± 1°
• Maksimal tilført pulseffekt: 4000 W
• Maksimal installasjonsdybde: 50 m
• Kabellengde: 20 m
• Vekt uten kabel: 40 kg
• Fysiske mål:
  • Diameter: 480 mm
  • Høyde: 150 mm

• Svinger, komplett: KSV-074531
• Støtteskinne: 099-206575 (*)
• Monteringsring: 499-074076 (*)

(*) Disse gjenstandene må bestilles separat.

Følgende tegninger kan lastes ned.

• [065080] Arctic tank, outline dimensions
• [065238] Arctic tank, installation
• [074076] Transducer mounting ring
• [074077] Steel blister
• [074544] Transducer mounting arrangement
• [074674] Transducer outline dimensions
• [082733] Steel blister
• [088759] Transducer mounting procedure
• [133807] Steel tank
• [206574] Support beam, mounting
• [206576] Support beam, drilling template

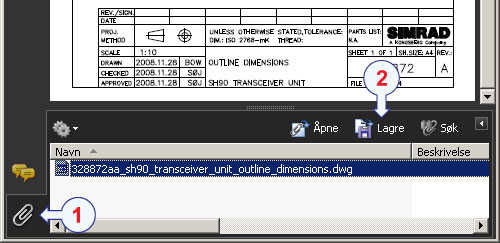

Så fremt formatene finnes er hver tegning gjort tilgjengelig på både PDF og DWG format. Når DWG finnes, er denne filen lagt inn i PDF-filen som et vedlegg.
