Simrad 38-7

El Simrad 38-7 es untransductor 38 kHz de haz único

BM2718A_es38b 38-7.png

El Simrad 38-7 es un transductor grande que proyecta un único haz y que incorpora 88 elementos "Tonpilz". Su haz es relativamente estrecho y cabe destacar su gran alcance.

Aplicaciones

  • Ecosondas para pesca
  • Ecosondas hidrográficas

Especificaciones técnicas básicas

Estas especificaciones pueden modificarse sin necesidad de aviso previo. Si desea anpliar esta información consulte el catálogo específico.

  • Frecuencia: 38 kHz
  • Ancho haz circular: 7 ±1 grados;
  • Potencia máxima de entrada: 4000 W
  • Profundidad máxima transductor: 50 m
  • Longitud cable: 20 m
  • Peso con cable: 40 kg
  • Dimensiones físicas:
    • Diámetro: 480 mm
    • Alto: 150 mm
  • Diámetro: 480 mm
  • Alto: 150 mm

Referencias

  • Transductor: KSV-082776
  • Pletina de soporte: 099-206575 (*)
  • Anillo de montaje: 499-074076 (*)

(*) Estos elementos deben solicitarse explícitamente.

Diagramas de instalación

Puede descargarse los siguientes diagramas.

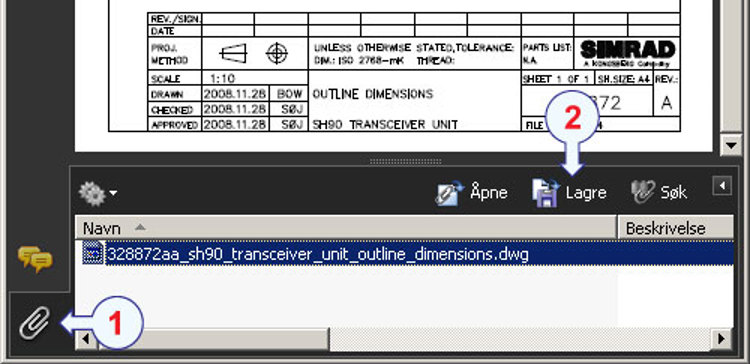

Como acceder a los archivos DWG

Siempre que es viable, incluímos los diagramas en ambos formatos: PDF y DWG. En ocasiones, la versión DWG del diagrma se incluye como adjunto al formato PDF.
