Simrad PI50 Schéma simplifié

Les unités du système PI50 sont petites et peuvent être montées facilement sur tous les navires de pêche.

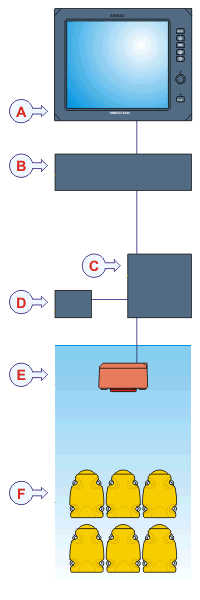

Un schéma de base du système PI50 est fourni. Les capacités des interfaces, les sources d’alimentation et les câbles ne sont pas indiquées.

Le Simrad PI50 comprend les unités suivantes:


A. Unité d’affichage
B. Unité de traitement (ordinateur personnel)
C. Récepteur du capteur
D. Source d’alimentation
E. Microphone aquatique
F. Capteurs de contrôle des prises

Le microphone est monté sous la coque du navire.

Les unités supplémentaires et/ou optionnelles comprennent:

  • Chargeur(s) de batterie du capteur
  • Sélecteur de microphone aquatique
  • Haut-parleur

Le système de surveillance des prises Simrad PI50 peut recevoir simultanément six mesures des capteurs PS, PI ou PX. Les capteurs sont alimentés par des batteries intégrées rechargeables. Ils sont logés dans des boîtiers en titane, et conçus en utilisant des matériaux d’absorption de choques de haute technologie. L’information recueillie par les capteurs est envoyée á travers de l’eau au microphone aquatique au moyen d’ondes sonores codées.

Le Récepteur du Capteur PI50 amplifie et décode l’information, la transforme au format digital, et l’envoie á l’Unité de Traitement (ordinateur). L’ordinateur interprète l’information, et finalement vous la présente.

Un haut-parleur doit être installé si vous souhaiter écouter les alarmes audibles. Notez que le haut-parleur ne peut être connecté directement á l’ordinateur. Un amplificateur est nécessaire.
