Simrad SU90 Unidades de Casco

El sonar para la pesca profesional Simrad SU90 puede suministrarse con una de las siguientes unidades de casco La unidad que se elija dependerá del tamaño de la embarcación y de los requerimientos operativos.

  • Simrad SU92 (estándar): desciende el transductor 1,2 metros por debajo del casco. La velocidad máxima del barco será de 21 nudos.
  • Simrad SU93: desciende el transductor 1,6 metros por debajo del casco. La velocidad máxima del barco será de 18 nudos.
  • Simrad SU94: desciende el transductor 2,1 metros por debajo del casco. La velocidad máxima con el transductor totalmente desplegado es de 11 nudos. Con el transductor en su posición «media», la velocidad puede aumentar.

Cada una de estas unidades, excepto la SU94, se puede suministrar con un cable de transductor de 4,6 o 7 metros. La unidad SU94 solo se suministra con un cable de transductor de 4,6 metros.

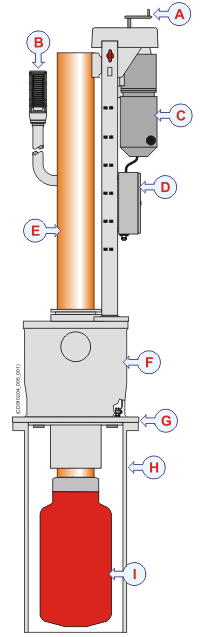

A. Manivela para despliegue y recogida manual
B. Cable de transductor con conector a la Unidad Transceptora
C. Motor de despliegue
D. Unidad de control del motor
E. Eje del transductor
F. Cubierta del eje del transductor
G. Soporte de montaje
H. Tubo de instalación (no forma parte de la unidad de casco)
I. Transductor

Cuando el sonar esté encendido, pulse el botón Down (Abajo) en el Panel Operativo para iniciar el descenso del transductor al agua. Antes de apagar el sonar, pulse el botón Up (Arriba) en el Panel Operativo para retraer el transductor a la barra de instalación y así quedar protegido. En caso de olvido, el transductor se elevará automáticamente antes de que el sonar se apague. También se elevará automáticamente en caso de funcionamiento defectuoso de la comunicación entre el puente y la unidad de casco.

El transductor también puede bajarse a cualquier posición intermedia seleccionada. En caso de ocurrir un fallo en la tensión eléctrica, el transductor se puede subir o bajar manualmente con una manivela.

Planos de dimensiones

(Haga clic derecho para descargar los formatos DWG.)
