Simrad SU90 Dispositif et fonctionnalités

Fréquences opérationnelles multiples

Sur tout navire de pêche il existe une multitude de bruits possibles, tels que les hélices, les générateurs, les moteurs ou autres équipements acoustiques.

Quand d’autres navires pêchent dans le voisinage utilisant le même sonar que vous avez, vous pouvez également expérimenter des perturbations acoustiques provenant de ces derniers.

Avec le fonctionnement a fréquence multiple fourni, vous serez toujours en mesure de syntoniser votre sonar pour obtenir une performance maximale. Cela vous permettra d’éviter les interférences provenant de votre propre navire ou des navires voisins.

Le mode fréquence multiple est très pratique également dans d’autres situations: les hautes et les basses fréquences ont des portées de détection différentes en fonction des conditions et des espèces.

Stabilisation faisceau

Lorsque le stabilsateur de faisceau est activé, les faisceaux horizontal et vertical sont stabilisés électroniquement en fonction du tangage et du roulis du navire.

Cela permet à la totalité du faisceau sonar de rester bloqué sur la cible indépendemment des mouvements du navire, même en cas de mer forte. Vous maintiendrez toujours une image claire de vos cibles.

Pour améliorer la précision de la stabilisation de faisceau, vous pouvez connecter un capteur d'unité de référence de mouvement dédié (MRU).

Double faisceau

La combinaison des faisceaux vertical et horizontal permet un affichage du banc de poissons du dessus et de profil en même temps.

Il n'est pas nécessaire de repasser sur la cible pour analyser la distribution verticale du banc sur l'echosondeur.

Sélection de la largeur du faisceau

Simrad est encore le premier á offrir un sonar avec de nouvelles fonctionnalités. Nous vous proposons d’utiliser Le choix de la largeur de faisceau par l’utilisateur.

Cette fonctionnalité améliore la portée et la résolution de l'image horizontale.

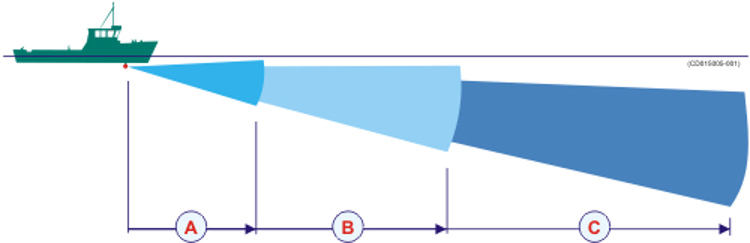

Lorsque vous recherchez du poisson à grande distance, vous sélectionnerez la largeur "étroite" de faisceau pour une détection maximale. Vous réduirez la largeur du faisceau au fur et à mesure que vous rapprocherez. Le sonar peut ensuite être paramètré pour modifier la largeur du faisceau de "normal" à "large" automatiquement ou bien manuellement. La largeur du faisceau est dépendante de la fréquence.

A. Faisceau large
B. Faisceau normal
C. Faisceau étroit

Présentation plein écran

En présentation plein écran, l'echo s'étire pour couvrir la totalité de l'écran. Vous pouvez également, si vous le souhaitez, masquer le menu.

Présentation excentrée

En décalant le navire sur l'écran vous agrandirez l'écho et obtiendrez plus de détails. Dans cet exemple, le menu a été masqué.

Présentation mode duo

En mode duo, nous vous apportons le "deux sonars en un".

Chaque image sonar peut être paramétrée comme si vous aviez deux sonars différents travaillant simultanément. Vous pouvez utiliser les fréquences individuelles, les angles de tilt, les portées, le gain et les filtres.

La présentation peut être horizontale ou verticale selon vos préférences. Dans cet exemple, le menu a été masqué.

Paramètres utilisateur

Souvent le sonar situé à bord est manipulé par plusieurs utilisateurs. Chaque utilisateur a généralement ses paramètres favoris.

Sur ce sonar, vous pouvez sauvegarder ces paramètres sous votre nom et les retrouver la fois suivante. Vous gagnerez un temps précieux en retrouvant tous vos paramètres préférés en quelques "clics".

Stocker et ressortir les images du sonar

Tous les sonars Simrad incluent une fonction Stockage/récupération .

Vous pouvez choisir de sauvegarder des images sonar soit simples ou de séquences au cours d’une recherche sonar normale.

Plus tard, vous pouvez facilement relire les images sur l’écran du sonar si vous souhaitez étudier les informations du sonar en détail.

Vous pouvez également copier les images sur un disque dur externe ou une clé USB.
